德國WIKA威卡浮球開關操作使用

型號 RLS-1000浮球開關功能特性：

機器制造中液體的液位測量

液壓機、壓縮機、制冷系統等設備運行過程中的液位監測和控制

高品質的干簧式電接點，可靠性

多樣化和定制化產品解決方案

安裝便捷

德國WIKA威卡浮球開關描述

RLS-1000是一款堅固耐用、可靠且廉價高的浮球開關。由于在機械制造行業中，進行對液位監測、運行保護和溢流保護時，對成本控制較為嚴格，因此浮球開關是許多工廠的理想解決方案。RLS-1000通過多達4個確定的開關點上的永磁體和無摩擦干簧電接點，可靠監測罐體內的水、油、柴油或其他液體介質的液位。該產品可在-30 °C至+150 °C[-22 °F至+302 °F]的中溫范圍內使用。

該緊湊型浮球開關安裝簡單、方便、快速，因為它不需要在安裝過程中進行校準或設置。這大大提高了操作的便利性，特別是在空間受限的安裝情況下。此外，由于其堅固耐用的特性，以及抗振動和抗沖擊，該產品的維護成本極低。

（過程）工業中使用的浮球開關用于檢測液位中的一個或多個極限位置點。它們在工作時不受泡沫、電導率、介電常數、壓力、真空、溫度、蒸汽、冷凝、泡沫、沸騰效應和振動的影響，幾乎適用于所有液體介質。開關動作無接觸、無磨損而且無需電源。浮球開關工作原理簡單，而且久經實踐檢驗，適用于從通用工業應用到過程裝置或造船行業等不同應用。

有哪些用于液位監測的浮球式測量系統？

浮球在用于液位監測（例如液體）的浮球式測量系統中發揮重要作用。這些系統通常與泵結合使用，并包括不同類型的儀表。此類儀表包括浮球開關、液位傳感器、液位開關和磁翻板液位計。

浮球開關是特殊開關，用于在各種液體中進行基于點的極限液位檢測。浮球開關使用浮球以精確確定罐體內的液位。特別是，浮球開關用于控制泵，并可用于監測一個或多個填充液位。由于浮球開關簡單、普遍適用且極其可靠，因此應用范圍非常廣泛。根據準確度要求，液位傳感器和液位開關可采用干簧式電接點、干簧電阻鏈式或磁致伸縮型測量系統。磁翻板液位計，類似于液位開關，安裝在罐體側面，通常與磁性指示器相結合，用于可視液位指示。

德國WIKA威卡浮球開關浮球開關由什么組成？

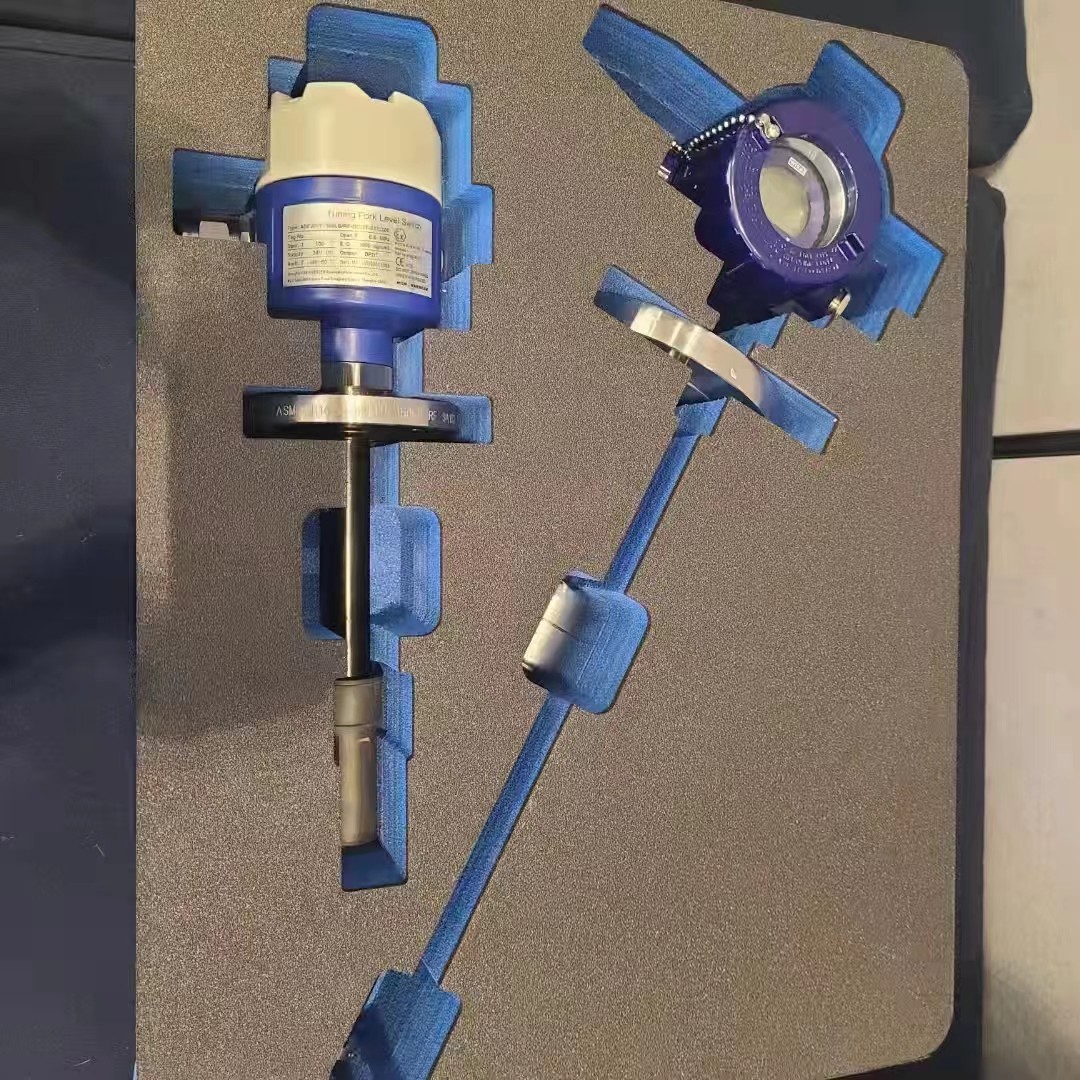

液位測量技術基于空心體（即“浮球"）的浮力。由于浮球的低密度和浮力，當液位上升時浮球上升，當液位下降時浮球下降。浮球式測量技術使用由液位變化產生的移動來測量液位。開關動作點（通常使用干簧式電接點實現）在確定準確液位時發揮關鍵作用。現代浮球開關的設計非常復雜。對于各種應用領域的使用，浮球開關尺寸也發揮重要作用，必須仔細選擇尺寸。在簡單形式中，浮球開關由以下部件組成：

帶有封閉磁鐵的空心浮球

用于引導浮球的導管

調整軸環以限制導管上浮球的移動

位于內部的干簧式電接點

浮球開關如何工作？

例如，在泵中使用的干簧式電接點（也稱為“干簧電阻鏈開關"）包括觸片，位于密封封裝的玻璃體內。這些觸片由于磁場而朝向彼此或遠離彼此移動。如果浮球開關與具有常開開關功能的干簧電阻鏈開關一起使用，并施加磁場，則觸片會朝向彼此移動。然后，電流可以流過葉片的電接點，并且可以檢測到開關信號。如果使用具有常閉開關功能的浮球開關，一旦施加磁場，觸片會遠離彼此移動，電路就會中斷。另一種選項是使用轉換開關電接點，在玻璃體內使用三個觸片。三個觸片允許在每個操作狀態中同時使用一個常閉開關和一個常開開關。

為了產生所需的開關信號，即閉合或斷開觸片，必須施加磁場。調整軸環用于將浮球的運動限制在所需位置，并由制造商安裝。因此，當液位上升到規定的液位時，規定的開關信號可以跟隨。

如何找到合適的浮球開關？

為了選擇適合不同液體的浮球開關或液位開關，特別是當此類開關與泵結合使用時，應定義某些要求：

開關電接點/開關輸出的數量

每個開關輸出的位置和功能

導管長度

電氣連接（如PVC電纜出線盒）

過程連接

材料（不銹鋼、塑料等）

確保浮球開關適用于具體應用的尺寸
